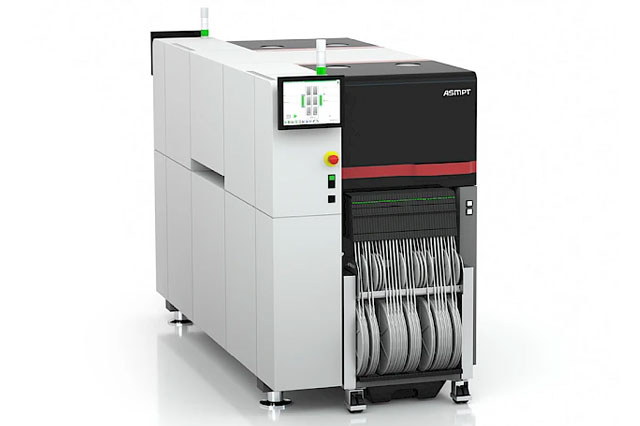

西門子午夜在线小视频 TX1、TX2 的軌道是保障 PCB 板精準傳輸、穩定貼片的核心部件，承擔著 PCB 板輸入、定位、夾緊、輸出及產線協同的關鍵作用。以下是它們的詳細介紹：

一、核心尺寸規格

1. 雙傳送導軌標準模式（長×寬）：50 mm × 45 mm 至 375 mm × 260 mm

2. 雙傳送導軌單軌道模式（長×寬）：50 mm × 45 mm 至 375 mm × 460 mm

補充說明：軌道係統支持異步與同步雙軌道模式切換，配備輸入（410 mm）、貼片（380 mm）、輸出（210 mm）三段式結構，可通過加裝延長件適配更長PCB傳輸需求（長板選項最長支持590 mm）。

二、PCB適配參數

1. 標準PCB厚度：0.3 mm 至 4.5 mm，適配超薄消費電子板至厚質電源模塊板等多種類型

2. PCB最大重量：2 kg，確保大型複雜電路板平穩傳送與貼裝

3. PCB下方間隙：25 mm，為底部元件預留充足空間，同時便於設備內部維護清潔

4. PCB最大曲度：2 mm，保障貼片過程中PCB定位精度

三、其他關鍵配置

1. 導軌高度：標準高度930 mm，可選900 mm、950 mm兩種高度規格，適配不同生產線布局需求

2. 定位檢測：輸入區、貼片準備區（PA區）、輸出區各配備3組光纖傳感器，PA區增設激光束傳感器，實現PCB精準定位與停止控製

3. 通信接口：支持SMEMA或SIEMENS標準接口，可實現與其他SMT設備的高效協同對接

4. 夾緊特性：采用底部向上夾緊方式，可自動適配不同厚度PCB，確保PCB頂部與貼片頭距離恒定，保障貼片速度與基準點識別精度
